반도체 포토 공정의 세계
반도체 포토 공정은 현대 전자기기의 두뇌 역할을 하는 반도체 칩을 제조하는 핵심 기술입니다. 이 공정은 빛을 이용하여 실리콘 웨이퍼 위에 미세한 회로 패턴을 형성하는 과정으로, 반도체 제조 공정 중 가장 정밀하고 중요한 단계입니다.
반도체 제조 공정에서 포토 공정은 웨이퍼 위에 회로 패턴을 반복적으로 형성하는 역할을 담당합니다. 노광(Exposure), 현상(Development), 식각(Etching) 등의 핵심 단계를 통해 나노미터 수준의 초미세 회로를 구현합니다. 이러한 정밀한 공정을 통해 우리가 일상에서 사용하는 스마트폰, 컴퓨터 등의 전자기기가 작동할 수 있습니다.
포토 공정 기본 원리
포토 공정은 빛의 광화학적 반응을 활용하여 웨이퍼 표면에 회로 패턴을 형성하는 원리로 동작합니다. 포토레지스트라는 감광성 물질이 이 과정에서 핵심 역할을 하며, 양성(Positive) 레지스트와 음성(Negative) 레지스트로 구분됩니다. 양성 레지스트는 빛에 노출된 부분이 현상액에 녹아 제거되고, 음성 레지스트는 반대로 빛에 노출된 부분이 경화되어 남게 됩니다.
광원은 기술 발전에 따라 점차 짧은 파장을 사용하게 되었습니다. 초기에는 수은등의 자외선(UV)을 사용했으나, 현재는 KrF(248nm), ArF(193nm)와 같은 심자외선(DUV)과 13.5nm 파장의 극자외선(EUV)까지 발전하였습니다. 파장이 짧을수록 더 미세한 회로 패턴을 구현할 수 있어 반도체 집적도 향상에 크게 기여합니다.
포토 공정 단계별 설명
포토 공정은 여러 세부 단계로 구성된 정밀한 과정입니다. 웨이퍼 표면 처리 후, 스핀 코터를 사용해 포토레지스트를 균일하게 도포합니다. 소프트 베이킹을 통해 레지스트의 용매를 제거하고, 정교하게 정렬된 마스크를 통해 패턴을 노광합니다.
노광 후에는 PEB(Post-Exposure Baking)를 실시해 화학 반응을 촉진시키고, 현상 과정에서 원하는 패턴만 남기게 됩니다. 마지막 하드 베이킹은 남은 레지스트 패턴을 강화하여 후속 공정에 견딜 수 있도록 합니다. 이 모든 단계는 나노미터 수준의 정밀도로 제어되어야 합니다.
노광 기술 종류
근접 노광 (Proximity Printing)
마스크와 웨이퍼 사이에 작은 간격을 두고 노광하는 방식으로, 접촉 노광보다 마스크 손상이 적지만 해상도는 다소 낮습니다. 간단한 공정에 주로 사용됩니다.
투영 노광 (Projection Printing)
마스크 패턴을 렌즈 시스템을 통해 축소하여 웨이퍼에 투영하는 방식으로, 현재 반도체 공정에서 가장 보편적으로 사용됩니다. 스캐너와 스테퍼 방식이 있습니다.
액침 노광 (Immersion Lithography)
렌즈와 웨이퍼 사이에 물과 같은 액체를 채워 굴절률을 높여 해상도를 향상시키는 기술입니다. 193nm ArF 광원에서 주로 활용되어 더 미세한 패턴 구현이 가능합니다.
극자외선 노광 (EUV Lithography)
13.5nm의 극자외선을 사용하는 최첨단 기술로, 기존 DUV 대비 훨씬 미세한 패턴 구현이 가능합니다. 고가의 장비와 복잡한 공정이 필요하지만 최신 초미세 공정에 필수적입니다.
노광 기술은 반도체 미세화의 핵심 요소로, 기술의 발전에 따라 점점 더 짧은 파장과 정교한 시스템을 사용하게 되었습니다. 초기의 단순한 접촉식 노광에서 현재는 EUV 노광까지 발전하며 나노미터 수준의 미세 패턴을 구현할 수 있게 되었습니다.
특히 EUV 노광은 반사 광학계와 진공 환경에서 작동하는 복잡한 시스템으로, 현재 5nm 이하 공정에서 사용되는 최첨단 기술입니다. 이러한 노광 기술의 발전이 반도체 집적도 향상과 성능 개선의 원동력이 되고 있습니다.

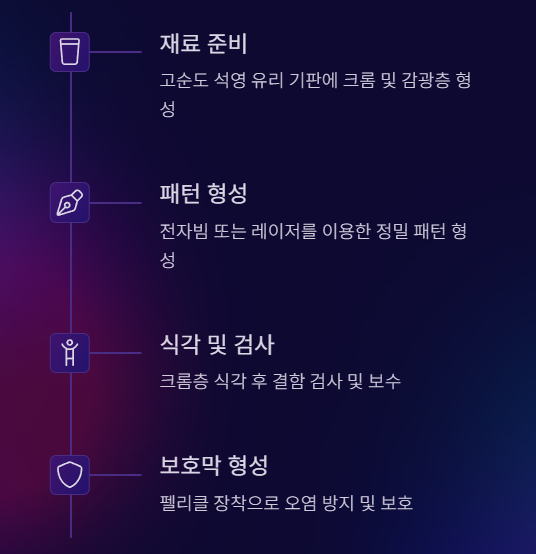

포토 마스크
포토 마스크는 반도체 회로 패턴의 원본 역할을 하는 핵심 요소입니다. 고순도 석영 유리 기판 위에 크롬과 같은 불투명 물질로 원하는 회로 패턴을 형성한 것으로, 노광 공정에서 빛을 선택적으로 통과시켜 웨이퍼에 패턴을 전사합니다.
위상 반전 마스크(PSM)는 일반 마스크보다 해상도를 향상시키는 기술로, 빛의 위상 차이를 이용해 패턴 경계를 더 선명하게 만듭니다. 마스크 제작은 전자빔 리소그래피로 정밀하게 이루어지며, 결함 검사와 수리 과정을 거쳐 완성됩니다. 오염 방지를 위해 투명한 펠리클 막으로 보호하여 사용합니다.

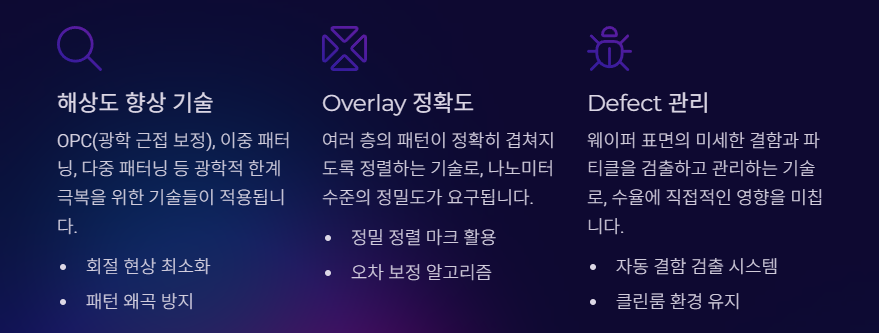

포토 공정 관련 기술적 고려 사항
포토 공정에서는 회절 한계로 인한 해상도 제한을 극복하기 위해 다양한 RET(Resolution Enhancement Techniques)가 사용됩니다. OPC(Optical Proximity Correction)는 마스크 패턴을 의도적으로 변형하여 최종 이미지가 원하는 형태로 나오도록 보정하는 기술입니다.
Overlay 정확도는 여러 층의 회로 패턴이 정확히 겹쳐지도록 하는 것으로, 미세한 오차도 심각한 결함을 초래할 수 있습니다. 결함 관리는 클린룸 환경 유지와 첨단 검사 장비를 통해 이루어지며, 패턴 결함, 파티클, 스크래치 등을 검출하고 분류하는 과정이 포함됩니다.
포토 공정 최신 트렌드
EUV 노광 기술은 현재 반도체 산업의 최첨단 기술로 자리 잡았으며, 삼성전자와 TSMC 등 주요 반도체 기업들이 5nm, 3nm 공정에 적용하고 있습니다. EUV는 13.5nm의 극자외선을 사용하여 기존 ArF 액침 공정보다 훨씬 미세한 패턴 구현이 가능하지만, 장비 비용과 유지 관리에 많은 투자가 필요합니다.
차세대 기술로는 개구수(NA)를 0.33에서 0.55로 높인 High-NA EUV가 개발되고 있으며, 이를 통해 해상도를 더욱 향상시킬 수 있습니다. 또한 새로운 포토레지스트 개발도 활발히 진행되고 있는데, 금속 함유 레지스트(Metal-containing resist)와 같은 새로운 재료가 연구되어 민감도와 해상도를 모두 개선하고 있습니다.
